BRL-CAD：强大的开源组合实体建模系统

你是否在寻找一个强大且开源的3D建模工具？那你一定不能错过BRL-CAD。这是一款跨平台的开源组合实体建模系统，不仅包括一个交互式3D实体几何编辑器，还配备了网络分布式对称多处理（SMP）高性能光线追踪器，支持渲染和几何分析。

github_practical_brlcad_1

此外，BRL-CAD还提供了图像和信号处理工具、系统性能分析基准测试套件、灵活的几何脚本接口以及高性能几何表示和分析库。

github_practical_brlcad_2

BRL-CAD由多个项目组成，每个项目都有其独特的实用性，适用于广泛的用户群体。下面是对这些项目的详细介绍：

基本实用程序和数值库 (BU+BN)

BRL-CAD的LIBBU和LIBBN库提供了大量基础的通用例程，形成了一个简单的API，用于跨平台应用开发。其中一些例程在可移植性、性能或简单性方面无与伦比，而另一些则更为常见，有类似的替代方案，如Apache Portable Runtime（APR）。作为一个集成的API，它们为应用程序开发奠定了坚实的基础，并且在学术环境中，如果有适当的文档和示例，可能表现得非常出色。

github_practical_brlcad_3

基准测试套件

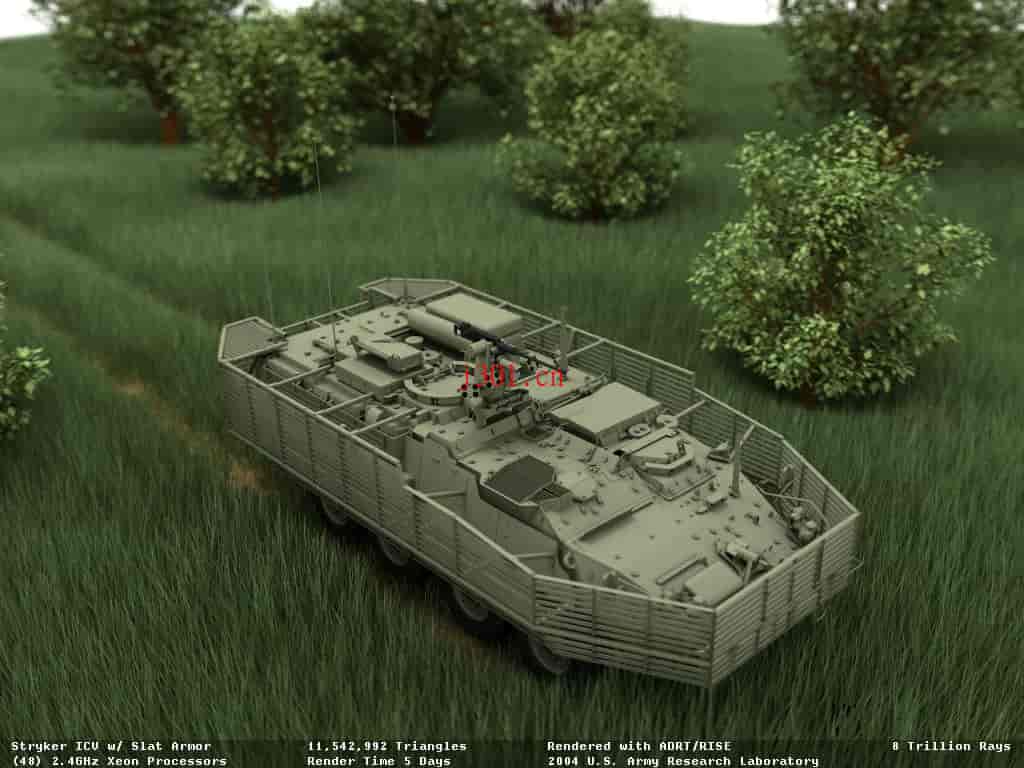

BRL-CAD的基准测试套件是一种系统性能分析工具，测试系统的CPU、内存、缓存一致性、内核上下文切换和编译器优化能力。该基准测试提供了一种线性可比的整体系统性能度量，可以用于定量评估给定系统、特定编译器、编译选项和硬件架构设计的相对性能。这个性能测试基于一个真实世界的CPU密集型光线追踪应用程序，提供了一个可靠的实际系统性能度量，可以跨越二十多年进行比较。

github_practical_brlcad_4

几何转换 (GCV)

BRL-CAD包含多种几何文件格式的导入和导出工具（例如g-和-g）。导出工具包括DXF、EUCLID、NFF、OBJ、STL、TANKILL、VRML、X3D和OpenGL顶点数组缓冲区。导入工具包括CY、DXF、ENF、EUCLID、FAST4、NASTRAN、PLY、STL、TANKILL和VIEWPOINT。BRL-CAD还提供一个Unigraphics/NX导出应用程序以及一个Pro/Engineer导出插件。这部分功能包括LIBGCV。

github_practical_brlcad_5

图像转换 (ICV)

BRL-CAD中有许多图像转换工具（例如pix-、bw-、-pix、-bw、pix*、bw*），以及图像处理和图像操作工具，提供基本的图像管理。处理工具支持多种常见格式，包括PNG、RLE、PPM、PS和SUN图像，以及各种处理原始图像数据的图像处理工具。这部分功能包括LIBICV。

github_practical_brlcad_6

网络包库 (PKG)

libpkg网络包库接口实现了一个客户端-服务器网络连接，可以通过流连接多路复用同步和异步消息。PKG提供了一个简单的接口，用于在分布式环境中管理客户端/服务器连接，提供了一个非阻塞接口，可以接受任意长度的任意数据消息。

测试传输控制协议 (TTCP)

TTCP工具是一种网络吞吐量性能基准工具，用于评估TCP和UDP网络连接的性能。TTCP还可以作为一个很好的工具，通过在两台机器之间形成通信管道来启动主机联网。这个通信管道可以用于将文件传输到无法接收文件的远程系统，并评估两系统之间网络连接的原始吞吐量性能。TTCP支持从内存中读取或写入数据、可变的包大小以及负载指标。TTCP被描述为TCP实现者的标准测试工具（见网络工作组RFC 2398）。

几何建模内核

几何建模内核是BRL-CAD的长期目标，尚未完成。它基本上包括BRL-CAD的核心库，如libbu、libbn、librt、libwdb、liboptical和光线追踪接口应用程序后端。该内核提供了基本的几何表示、光线追踪分析和几何处理能力，通过一个高性能的过程C API设计，用于多线程处理和快速光线交叉评估。

几何引擎

这是一个C++几何内核API。这个项目特意放在一个单独的代码库中，以便在概念和技术上建立在BRL-CAD核心库的基础上。设计意图类似于ACIS、Granite和Parasolid几何建模API。

几何服务

几何服务是一个几何管理网络服务。它是一个几何服务器，具有套接字协议接口，提供用户访问控制、版本控制和编辑历史跟踪。开发者可以连接到该服务来存储和获取几何数据。该服务支持一组扩展的几何查询。这个项目在设计上类似于其他网络/套接字服务，如Apache和MySQL。

示例几何

BRL-CAD几何数据库文件是平台无关的文件，用于存储实体几何模型。有多个开放的示例数据库模型（db/*.g），涵盖了广泛的实体模型几何示例，包括基本零件、建筑物、程序几何和军事车辆。

BRL-CAD无论是对于专业的工程师还是学术研究者，都是一个功能丰富且强大的工具。其广泛的功能模块和高性能的处理能力使得它在众多开源软件中脱颖而出。如果你需要一个可靠的3D建模和几何处理工具，BRL-CAD绝对是一个值得尝试的选择。
